感謝您使用瑞士高文功放產品Goldmund TELOS 800。您獲得了有史以來最為優秀的全能功率放大器之一。請花些時間閱讀本手冊，您將發現寶貴的見解，從而將 TELOS 800 的聽覺享受提升到前所未有的高度。
自1978年以來，Goldmund一直致力于開發最高質量和最精確的音頻設備，以為您帶來最真實的音頻體驗。在Goldmund，我們致力于站在音響系統和音樂分發等行業最先進技術的創造、開發和制造前沿。我們的目標是在各個環節中盡可能減少音質損失的同時，提供最精準的音效。憑借一支嚴謹的工程師團隊，Goldmund不斷突破卓越的邊界，持續開發自身更加創新的技術。
注意：在徹底閱讀這些說明之前，絕對不要嘗試進行任何連接或操作。不遵守以下說明可能會導致功放損壞。這些高品質功放采用了新型技術進步，對于在頂級音響系統中實現精確的聲音重現至關重要。只有仔細安裝和使用，才能獲得您對本產品的預期滿意度。所有操作必須按照以下說明進行，以避免影響功放性能。重要提示：請在閱讀以下說明之前，勿連接任何電纜或移動任何部件。
擺放位置
TELOS 800 放大器和所有高品質放大器一樣，在高功率運行時會產生大量熱量，因此需要充分的自然通風。必須正確冷卻散熱片。強烈不建議將對溫度敏感的設備放在放大器上方。考慮到其重量，并為了最大化集成“機械接地”結構在噪音和振動消除上的效果，建議將 TELOS 800 放置在地面上�；蛘撸部梢允褂镁哂袌怨痰孛鎮鲗У闹Ъ堋ELOS 800 配備了四個極其堅固的錐形支腳，以確保振動能夠最佳地傳遞到放大器底座。這有助于消除放大器內部的不利振動，遵循著名的 GOLDMUND “機械接地”原理。根據所選安裝表面的水平度，可能需要調整一個或多個支腳，以確保與支撐表面完全接觸并使放大器對齊。
Goldmund 工作室會配置內部電壓線路。如果您的電源電壓與放大器序列標簽上指定的電壓不符，請聯系您當地的 GOLDMUND 經銷商進行內部調整。
注意 對于230V版本，TELOS 800放大器在主電源電壓為230V ±10%范圍內工作正常。對于115V版本，主電源應保持在115V ±10%。如果您的主電源偏離這些容許范圍，我們建議聯系您的GOLDMUND經銷商以獲得指導。請核實主電源保險絲的數值，該保險絲位于放大器的后面板上。
將電源線連接到功放的后面板，并插入最近的墻壁插座。為了安全起見，請使用三腳帶地插頭。為了獲得最佳功放性能，請避免使用多插座或延長線。如果與模擬信號一起使用，請將前級與每個功放之間的連接線連接好，并將 TELOS 800 設置為模擬模式。您可以使用 RCA 母座或 XLR 接口。XLR 接口在專業安裝中尤其實用，其接線方式如下：1. 接地，屏蔽 2. 火線 3. 零線
接線
當與數字輸入信號一起使用時，將數字輸入線纜連接到數字輸入端，并將放大器切換到數字模式。由于數字 S/PDIF 線纜傳輸 2 個聲道，您可以將數字輸出連接到下一個設備以傳輸 S/PDIF 輸入聲道，主要用于系統中添加低音炮的情況。

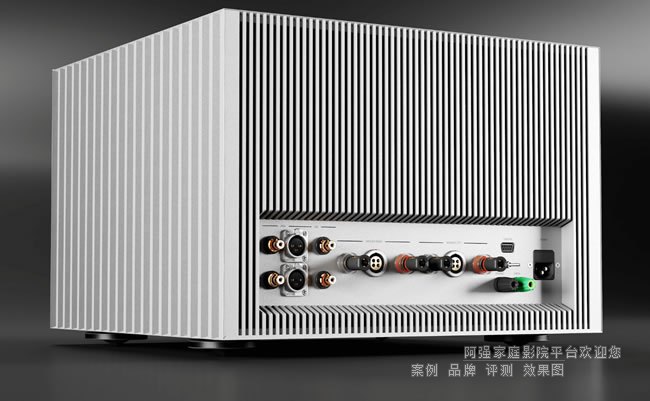

將揚聲器線纜連接到放大器背面的左右紅色和黑色接線柱端子，或使用 Goldmund 高清揚聲器線纜連接到左右 4B 型連接器。2 個獨立的 5 路接線柱輸出和 Goldmund 4B 型輸出連接器在內部是并聯連接的。它們用于便于在雙功放系統中的連接。
重要說明：
• 為避免嚴重損壞，TELOS 800 放大器不能橋接。
• 連接或斷開任何線纜前，請確保放大器已關閉。
• 在放大器完成斷電過程前（參見下一頁-“斷電過程”），請不要斷開放大器電源線。
操作使用
6.1 手動操作

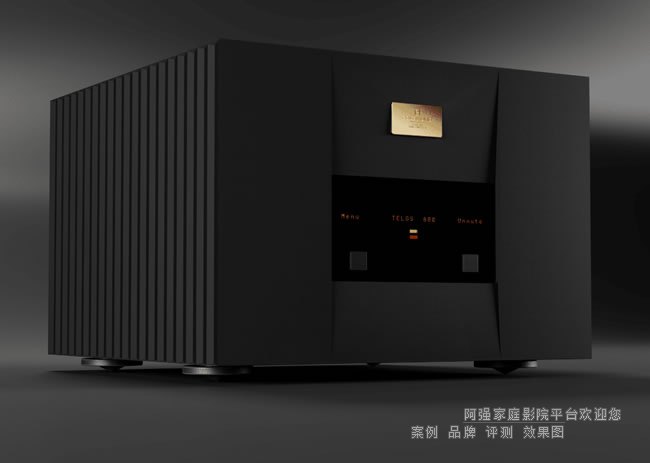

• 在GOLDMUND TELOS 800功放的前面板上，您只會看到兩個電源鍵。
• 必須同時按下兩個電源鍵才能打開功放。這一安全功能旨在避免意外開關機。
• 當功放連接到主電源時，前面板上的橙色指示燈每3秒閃爍一次。
• 同時按下前面板的兩個按鈕以打開功放。
• 當功放完全上電后，綠色指示燈將亮起，并顯示菜單。
• 如果未使用數字輸入，橙色LED將關閉，表明未鎖定，功放保持靜音狀態，直到找到鎖定信號。一旦TELOS 800接收到數字輸入，LED將亮起。
• 在模擬模式（XLR & RCA）下，橙色LED會始終亮起。
• 按一下右側鍵，功放進入操作模式（取消靜音），再次按右側鍵，功放返回菜單靜音狀態。
• 功放可以通過同時按下兩個電源鍵隨時關閉電源。
開機過程 • 對高功率電容進行漸進充電，以限制交流電線路上的峰值電流。 • 打開輸出級的高功率電源。 • 等待高功率電源穩定。
關機過程 • 同時按下兩個按鈕以關閉功放。 • 當功放進入待機模式時，黃色指示燈每3秒會閃爍一次。
6.2 輸入選擇
• 該菜單僅在主屏幕且功放靜音時可用。
• 使用左按鈕進入菜單并循環瀏覽菜單項（輸入和顯示）。
• 當屏幕上顯示所需的菜單項時，按右按鈕瀏覽該項的可用設置。
• 選擇所需設置后，按左按鈕確認選擇。
• 再次按左按鈕可繼續到下一個菜單項或返回主屏幕。
• 左按鈕：用于進入菜單以選擇輸入和調整屏幕亮度。
• 右按鈕：用于選擇數字 S/PDIF 輸入、模擬輸入（RCA & XLR）以及靜音/取消靜音功放。

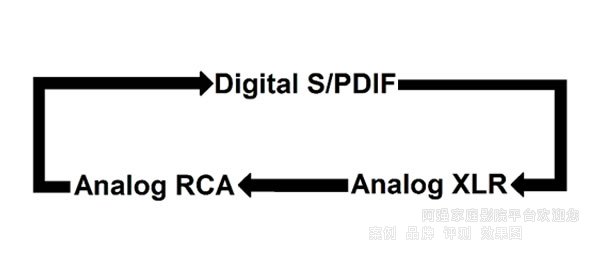

輸入選擇在輸入選擇菜單上，按一次右按鈕會將輸入選擇向右移動，如下所示：
預熱音效 當放大器近期未使用時，需要10到15分鐘才能達到最佳工作溫度。
技術參數
電源供應 • 額定線路電壓：115 V 或 230 V，8A 慢熔斷器 • 輸入電壓范圍：+/- 10 % • 3200 VA 環形電源變壓器 • 電容組：93,600 µF 額定功率消耗 • IEC 62368-1，8Ω 下 1/8 輸出功率：335 W 后面板 • 1 x 電源線：通用三插插座 • 1 x 主保險絲（115V 和 230V 8A 慢熔斷器） • 1 x 綠黃 AC 接地接線柱（帶橋接連接） • 1 x 黑色接地接線柱（帶橋接連接） • 1 x 接地/地升開關 • 4 x 輸出接線柱（2 x 紅 & 2 x 黑；左 & 右揚聲器輸出） • 2 x 輸出 Goldmund 揚聲器 4B 型連接器（左 & 右揚聲器輸出） • 2 x 模擬 RCA 輸入（非平衡連接器，左 & 右） • 2 x 模擬 XLR 輸入（平衡連接器，左 & 右） • 1 x 數字輸入和輸出 RCA 連接器 • 1 x RS232 命令連接器 輸入 • 模擬輸入最大電平（不失真）：1 Vrms • 數字輸入最大電平（不失真）：-6 dBFS
輸出 • 剪切前最大電平，1% 總諧波失真，空載：170 Vpp 輸出功率 • 最大功率 (62368-1)：8 Ω 時 2 x 300 Wrms / 1% THD 4 Ω 時 2 x 390 Wrms / 1% THD 失真 • IMD (SMPTE)，空載：< 0.05 % • THD+N，空載：在 20 Hz 至 20 kHz，30 Vrms 輸出時 < 0.05 % 輸出噪聲底 • 模擬輸入端接 RCA 短路電容器，空載：在 20 Hz 至 20 kHz < 3 μV 增益 • 35 dB 動態范圍 • 22 kHz 測量帶寬（平坦），真實 RMS 空載：110 dB 阻尼因子 • 1 kHz / 8 Ω 時為 600 尺寸與重量 • 44 寬 x 32 高 x 45.2 深 (cm) – 17.3 寬 x 13 高 x 17.8 深 (inch) • 57 kg
